L'hôpital privé Robert-Schuman de Metz, imaginé par AIA associés, a été conçu en partant des problématiques spécifiques à l'univers médical, en plaçant le confort des patients et l'ergonomie pour le personnel au cœur du projet. Au final, l'architecte a opté pour une automatisation et une domotique approfondies.
Après l'ouverture de l'hôpital de Mercy, en octobre 2012, et celle annoncée, en janvier, de l'hôpital-femme-mère-enfant (CHR Metz-Thionville), l'hôpital Robert-Schuman à Metz, imaginé par AIA Associés est
"en ordre de marche" depuis le 4 mars dernier, nous signale Francis Morel, directeur général des hôpitaux privés de Metz.
"Cet hôpital, a en effet, la particularité de regrouper trois hôpitaux privés à but non lucratif de la ville de Metz, rappelle le cadre hospitalier.
Pour un budget total de 90, 3 millions d'euros, entièrement financé par nous-mêmes et non par l'Etat, ce projet est sorti de terre après six mois de réflexions, de conception et de réalisation."
"Une rue intérieure"
Le concept architectural ?
"Il repose sur la distinction des grands éléments fonctionnels : tout d'abord le plateau fonctionnel (15 salles de blocs opératoires) et celui des hébergements (300 lits) sont situés l'un en face de l'autre par une 'rue intérieure', nous précise Bruno Follin, architecte "hospitalier" chez AIA Associés.
Cette dernière constitue la colonne vertébrale de l'édifice, autour de laquelle s'articulent les différentes activités et les trois ailes du bâtiment."
Et de nous confier :
"L'écriture architecturale a été motivée par un désir d'élégance, de durabilité et d'évolutivité avec au centre de nos préoccupations, les usagers. Avec cet orgue de verre et ses prises de lumière et façades claires, nous nous sommes donc placés en rupture avec les standards hospitaliers."
De plus, ce projet a fait l'objet d'une étude thermodynamique au cours de la phase avant projet sommaire (APS), complète l'architecte.
"Vu la complexité du projet notamment par
L'hôpital Robert Schuman à Metz et domotique © S.C.Batiactu
sa volumétrie (surface hors œuvre nette : 38.264 m², ndlr), on s'est dit qu'il fallait mieux travailler en profondeur sur l'automatisme, indique Bruno Follin.
Contrairement aux automatismes de protections solaires traditionnels, abaissant ou relevant l'ensemble des stores selon l'intensité des apports solaires et la température extérieure, nous avons intégré la 'gestion des ombres projetées'.
Les trois ailes du bâtiment présentent une telle diversité de façades et d'expositions, qu'elles nécessitent de différencier le traitement automatisé des ouvertures au soleil et à l'ombre.
" C'est pourquoi nous avons fait appel à l'expertise de Somfy sur la gestion des ombres projetées, modélisée en amont à partir d'une maquette numérique du projet", argumente l'architecte.
Découvrez dès la page 2, la suite de l'article dédiée à l'hôpital Robert-Schuman à Metz
En phase avec la RT 2012
En phase avec la RT 2012 - L'hôpital Robert Schuman à Metz et domotique © S.C.Batiactu
Le dispositif repose, en effet, sur une simulation de l'ouvrage au moyen de laquelle la gestion technique du bâtiment, pilotée à partir d'un capteur d'ensoleillement unique, détermine à n'importe quel moment de l'année sur quel store agir, via un moteur-contrôleur, pour obtenir le meilleur "compromis possible" entre les exigences de confort visuel (valorisation de l'éclairage naturel) et la performance énergétique, en été comme en hiver, signale Valérie Dorme, chargée d'affaires chez Somfy en charge du projet Robert Schuman.
"De plus, cette innovation est parfaitement en phase avec la RT 2012 dans la mesure où elle agit directement sur le Bbio (besoin bioclimatique)", ajoute-t-elle.
Compatibles notamment avec les automatismes de protections solaires Animeo KNX, Animeo LON et Variosys, le système tient compte également de la température extérieure et de la vitesse du vent (mise en sécurité des stores si besoin).
"Par ailleurs, cette solution est compatible avec le système de GTB, permettant d'apporter une solution globale aux bâtiments et dialoguant en temps réel avec les autres installations compatibles", ajoute le spécialiste de l'automatisation des bâtiments.
Côté bilan économique de cette solution, Laurent Favre, directeur commercial de Somfy rappelle que
"sur les 200 chantiers gérés par Somfy à l'année, la solution dédiée à la gestion des ombres projetées représente 20 affaires sur le territoire, soit un quart de notre marché annuel. Le nouvel hôpital Robert Schuman en est la preuve, mais aussi le centre gérontologique de Nevers sur lequel on a travaillé avec AIA Associés."
"Au final, l'automatisation paie, le maître d'ouvrage en est par ailleurs satisfait, conclut l'architecte Bruno Follin.
Nous avons donc conçu les trois ailes du bâtiment en partant des problématiques spécifiques à l'univers médical, en plaçant le confort des patients et l'ergonomie pour le personnel soignant, au cœur du projet."
Découvrez dès la page 3, le diaporama dédié à l'hôpital Robert-Schuman.
En phase avec la RT 2012
Mis en service le 4 mars dernier
Mis en service le 4 mars dernier - L'hôpital Robert Schuman à Metz et domotique © S.C.Batiactu
En moins de six mois, l'agglomération de Metz aura assisté à la naissance de trois nouveaux centres hospitaliers.
En octobre 2012, l'hôpital de Mercy, transfuge de l'hôpital Bon-Secours voyait le jour. En janvier dernier, c'était au tour de l'hôpital-femme-mère-enfant, qui s'est accompagné de la fermeture de l'hôpital-maternité de Metz (site de Sainte-Croix). Ces deux établissements sont la propriété du Centre hospitalier régional Metz-Thionville.
Pour finir, l'hôpital Robert-Schuman a ouvert ses portes aux premiers patients le 4 mars dernier.
Mis en service le 4 mars dernier
Un ''orgue de verre''

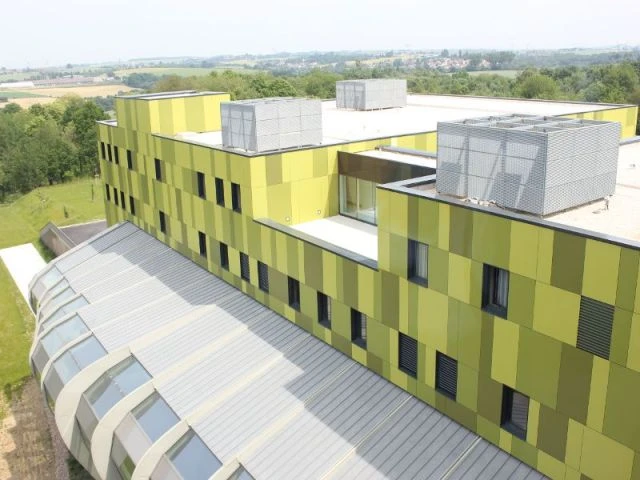

Un ''orgue de verre'' - L'hôpital Robert Schuman à Metz et domotique © S.C.Batiactu
Une des ailes de l'hôpital ressemble, d'après l'architecte de AIA Associés, Bruno Follin, à un
"orgue de verre".
Un ''orgue de verre''
Sobre et élégant

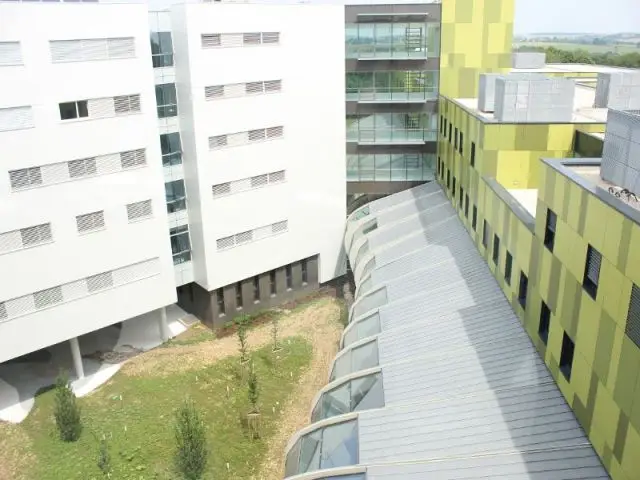

Sobre et élégant - L'hôpital Robert Schuman à Metz et domotique © S.C.Batiactu
Sur un site autrefois délaissé, des remblais de l'autoroute le long d'une départementale déclassée, s'élève désormais l'hôpital Robert-Schuman.
"L'hôpital se définit par son caractère architectural sobre, élégant et affirmé tandis que sa conception l'inscrit dans une perspective de développement durable", souligne son concepteur AIA Associés.
Sobre et élégant

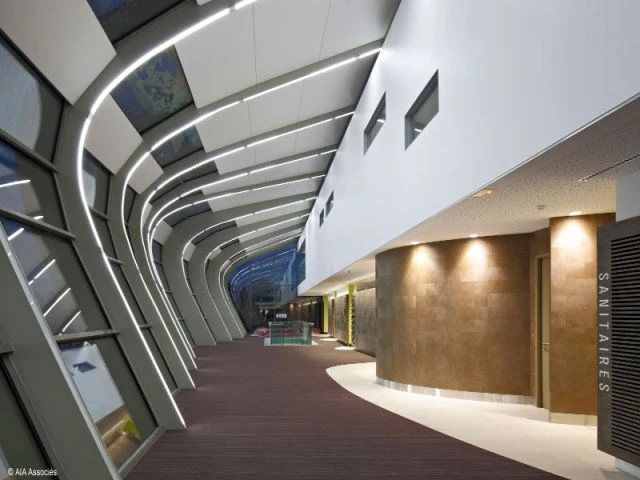

Un hall en forme de rue

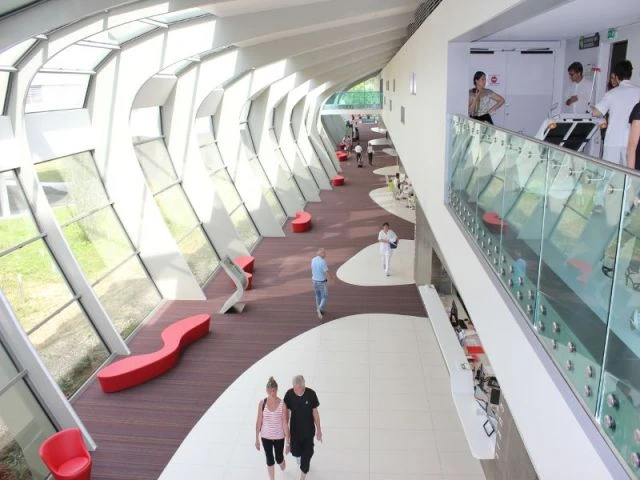

Un hall en forme de rue - L'hôpital Robert Schuman à Metz et domotique © S.C.Batiactu
Avec son hall en forme de rue sur une double hauteur, lieu de détente pour les patients et leurs accompagnants, en balcon sur le paysage tel un "bow-window", l'hôpital n'est plus uniquement conçu comme un outil fonctionnel mais comme un espace de vie, poursuit AIA Associés.
Un hall en forme de rue

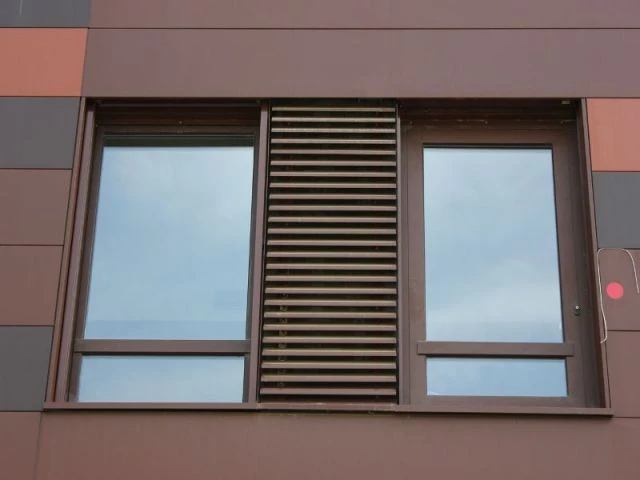

590 fenêtres et 90 brises-soleil

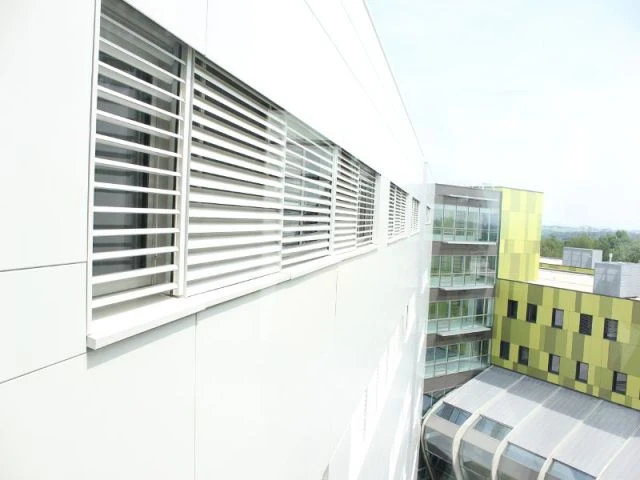

590 fenêtres et 90 brises-soleil - L'hôpital Robert Schuman à Metz et domotique © S.C.Batiactu
590 fenêtres et 90 brises-soleil ont été installés.
590 fenêtres et 90 brises-soleil
Des problématiques spécifiques
Des problématiques spécifiques - L'hôpital Robert Schuman à Metz et domotique © S.C.Batiactu
"
Au final, l'automatisation paie, le maître d'ouvrage est en par ailleurs satisfait, nous précise l'architecte de AIA Associés Bruno Follin.
Nous avons donc conçu, les trois ailes du bâtiment en partant des problématiques spécifiques à l'univers médical, en plaçant le confort des patients et l'ergonomie pour le personnel soignant, au cœur du projet."
Des problématiques spécifiques
Vue sur le parking

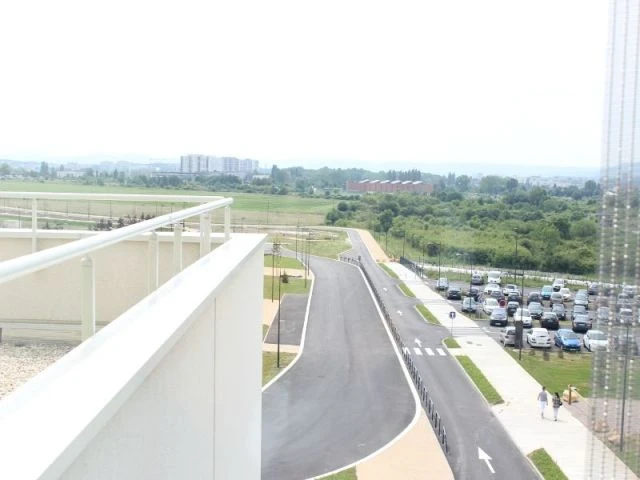

Vue sur le parking - L'hôpital Robert Schuman à Metz et domotique © S.C.Batiactu
Une vue sur le parking à partir du bâtiment.
Vue sur le parking
La gestion des ombres projetées

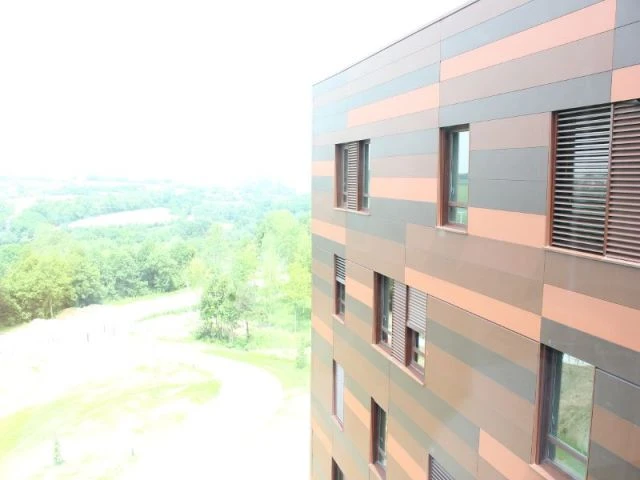

La gestion des ombres projetées - L'hôpital Robert Schuman à Metz et domotique © S.C.Batiactu
"Les équipes de Somfy ont modélisé chaque bâtiment grâce à l'outil informatique et via des plans d'exécution donnés par l'intégrateur", souligne Valérie Dorme, chargée d'affaires chez Somfy en charge du projet Robert Schuman.
La gestion des ombres projetées
A l'intérieur des services

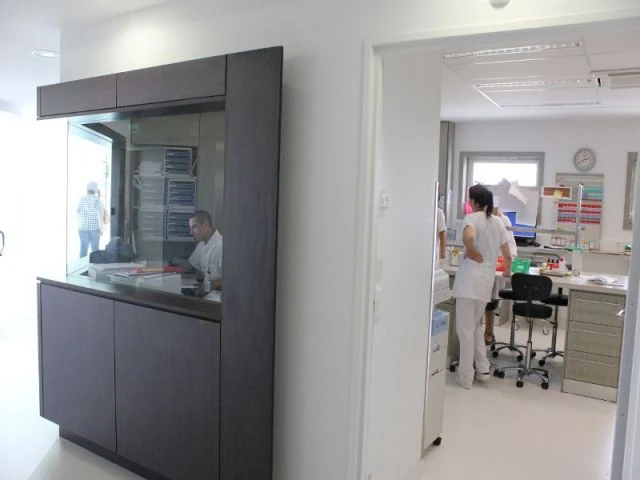

A l'intérieur des services - L'hôpital Robert Schuman à Metz et domotique © S.C.Batiactu
Vue de l'intérieur des services de l'hôpital Robert-Schuman à Metz.
A l'intérieur des services

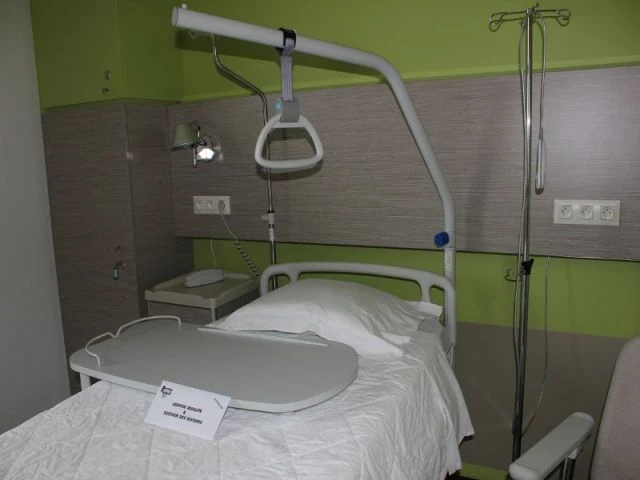

Vue d'une chambre
Vue d'une chambre - L'hôpital Robert Schuman à Metz et domotique © S.C.Batiactu
Vue d'une chambre d'un patient située dans le plateau technique.
Vue d'une chambre

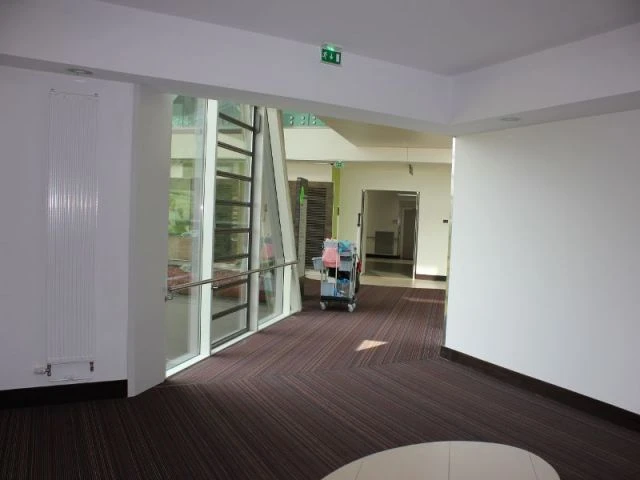

Dans les couloirs
Dans les couloirs - L'hôpital Robert Schuman à Metz et domotique © S.C.Batiactu
Tout le bâtiment a été pensé pour un accueil différent.
Dans les couloirs
L'amphithéâtre - Un "orgue de verre" intelligent s'installe à Metz

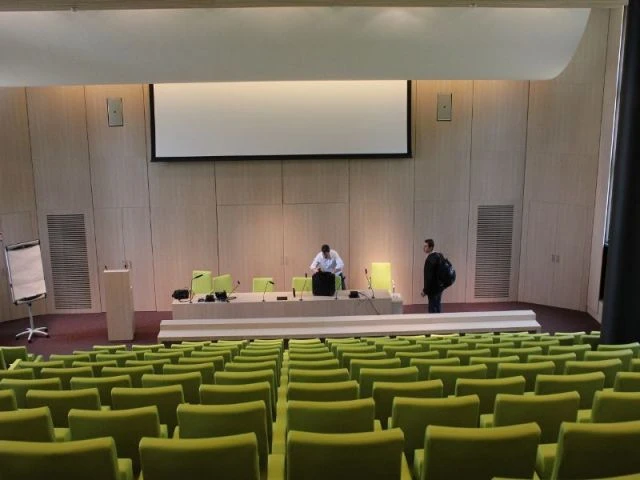

L'amphithéâtre - L'hôpital Robert Schuman à Metz et domotique © S.C.Batiactu
L'amphithéâtre dédié aux conférences médicales.
L'amphithéâtre - Un "orgue de verre" intelligent s'installe à Metz
300 lits - Un "orgue de verre" intelligent s'installe à Metz
hôpital Robert-Schuman à Metz © Guillaume Satre/AIA Associés
Les trois ailes dédiées respectivement à l'hospitalisation, à la médecine et à la chirurgie abritent près de 300 lits.
300 lits - Un "orgue de verre" intelligent s'installe à Metz
Fiche technique
Maîtrise d'ouvrage : Hôpitaux Privés de Metz Architecte mandataire : AIA Associés Architecte : AIA Architectes Ingénierie TCE + Economie : AIA Ingénierie OPC : AIA Management Automatisme de stores : Somfy Intégrateur LON titulaire lot GTB automatismes : S3EB Electricien : Clemessy Menuisier aluminium titulaire lot stores : Alu Badre Storiste : Storest (Expert tertiaire Somfy) Fabricant de brise-soleil orientable (BSO) : Baumann Huppe (Protal) OPC : AIA Management Surface : 38.264 m² Travaux: début 2010 Livraison : février 2013 Ouverture: 4 mars 2013 Montant des travaux : 65 millions d'euros hors taxes Coût total : 90,3 millions d'euros
