Le premier pont courbe à haubans de France

    Publié le 19 avril 2011 par C.L.
    Samedi 16 avril, les premiers véhicules et piétons ont pu franchir la rivière de l'Aulne, qui sépare la presqu'île de Crozon au pays de Brest. Le Finistère accueille ainsi le nouveau pont de Térénez, un pont courbe à haubans conçu par l'ingénieur du Viaduc de Millau. Détails.
    Il aura fallu quatre années pour que le pont de Térénez franchisse l'Aulne, au niveau de Rosnoën et d'Argol, deux communes du Finistère. Jusqu'à présent, la Presqu'île de Crozon était reliée à Brest via un ancien pont inauguré en 1920. Mais atteint du cancer du béton, il ne pouvait rester en l'état sans subir des travaux dont le coût était estimé à près de 10 M€, et aussi sans une réparation indispensable des sommiers des pylônes - en supposant que les fondations des piles soient en bonne tenue.
    Après deux années d'études orientées vers des solutions alliant une rectification du tracé routier à la construction d'un nouvel ouvrage, le comité de pilotage - constitué de représentants du Conseil général du Finistère et d'élus locaux - décide, en 1998, la construction d'un nouveau pont à côté de l'ancien : il s'agira d'un pont à haubans, avec des piles principales en rive et viaducs d'accès courbes pour éviter les virages en "tête d'épingle". Pour la réalisation de cet ouvrage, le Conseil général - seul financier du pont malgré les demandes insistantes auprès de l'Etat - fait appel, en 2001, à l'ingénieur-conseil Michel Virlogeux et à l'architecte Charles Lavigne. A ouvrage exceptionnel, concepteurs exceptionnels, puisque Michel Virlogeux compte à son actif plus d'une centaine de ponts, dont les célèbres ponts de Normandie et de l'Ile de Ré et le viaduc de Millau. Décédé en 2005, soit deux ans avant le début du chantier du pont de Térénez, Charles Lavigne a également participé aux ponts de Normandie et de Ré, ainsi qu'à de nombreux ouvrages à l'international.

    Un chantier exemplaire

    Le 19 avril 2007, les premiers coups de pioche démarrent, notamment sur la rive gauche, côté Crozon-Argol. L'autre rive, côté Le Faou-Rosnoën, d'un accès plus compliqué, fait l'objet d'études afin de valider la technique de construction des appuis. Rive gauche, une digue provisoire est construite afin de travailler à sec à la création de deux semelles (5 m de haut, 11 m de côté) qui supporteront les pylônes. S'enchaîneront les montages des piles et pillettes, du tablier, des pylônes en "y" renversé, et - temps fort du chantier - la pose de la première boîte d'ancrage destinée à recevoir 30 paires de haubans, en juillet 2009.
    D'un montant total de 41.8 millions d'euros, cet ouvrage, qui a mobilisé près de 140 salariés du groupe Vinci, a été inauguré le 16 avril dernier, presque 4 ans jour pour jour après le début des travaux. Ce chantier exemplaire voulu par le Conseil général s'inscrit dans une démarche qui s'applique à respecter l'environnement et préserver les espèces du site, mais aussi à favoriser l'insertion de personnes en difficulté sociale, qui ont pu bénéficier de quelque 14.000 heures de travail sur ce chantier. Priorité aux circulations douces et déconstruction propre de l'ancien pont auront également été les priorités du maître d'ouvrage.

    Le pont de Térénez en chiffres

    - Longueur totale : 515 m
    - 7.5 m de chaussées et 2 pistes "piétons-cyclistes" de 2.15 m
    - Hauteur des pylônes : 100 m
    - 72 paires de haubans
    - 13.000 m3 de béton
    - 460 tonnes d'acier de construction

    Fiche technique

    Maîtrise d'ouvrage : Conseil général du Finistère
    Maîtrise d'œuvre : Conseil général du Finistère, Service Pont de Térénez
    Ingénieur-concepteur : Michel Virlogeux
    Architecte : Cabinet Lavigne & Chéron
    Bureau d'études : le Service d'études sur les transports, les routes et leurs aménagements (Sétra) du ministère de l'Equipement
    Réalisation : Groupement d'entreprises Vinci
    Le premier pont courbe à haubans de France

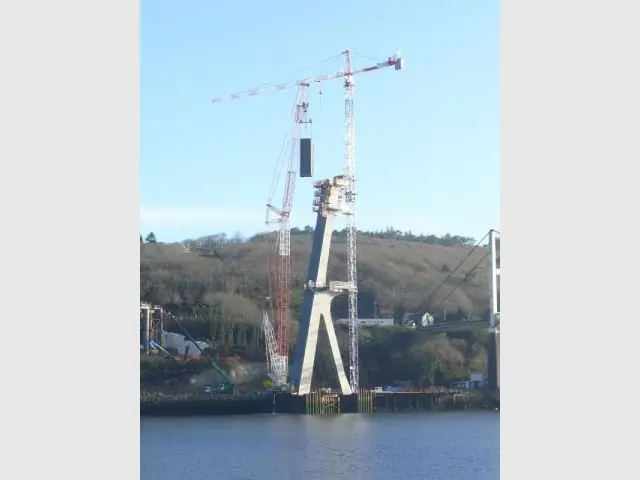

    Pose de la boîte d'ancrage

    Pose de la boîte d'ancrage - ténérez
    Pose de la boîte d'ancrage - ténérez © CG29-SETRA
    Rive gauche, le pylône s'élève à 75 m. Désormais, il s'agit de poser la boîte d'ancrage, destinée à recevoir 30 paires de haubans.
    Fabriquée en Belgique, c'est une pièce métallique de 115 tonnes, mesurant 15 m de haut. Elle est scellée au pylône avec des tiges métalliques et des voiles en béton sur deux côtés. Puis, la tête de pylône, préfabriquée au sol en béton armé, sera placée au sommet du pylône.
    Une grue spéciale, transportée en plusieurs éléments par une trentaine de camions, a assuré la pose de la boîte d'ancrage. Cinq jours ont été nécessaires pour la monter. Elle culmine à 108 m de hauteur.
    Pose de la boîte d'ancrage

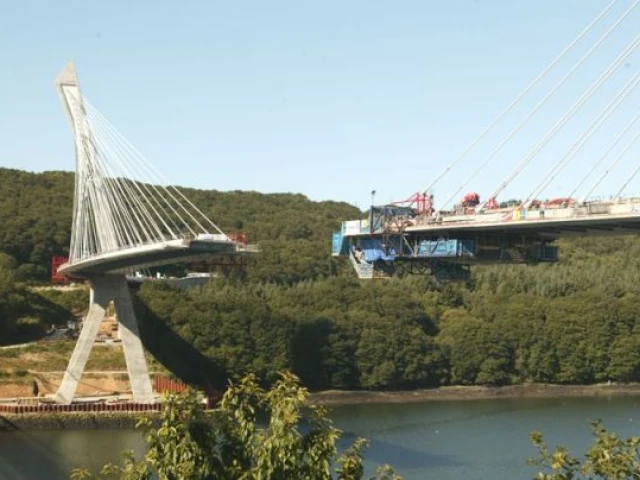

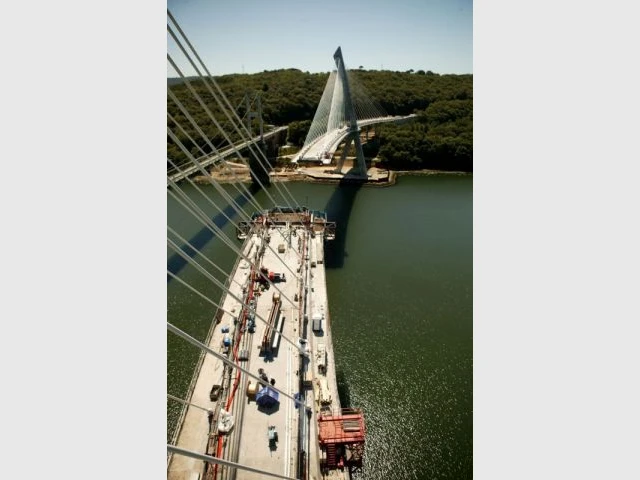

    Avancée sur la rivière

    Avancée sur la rivière - ténérez
    Avancée sur la rivière - ténérez © CG29-SETRA
    Avancée sur la rivière

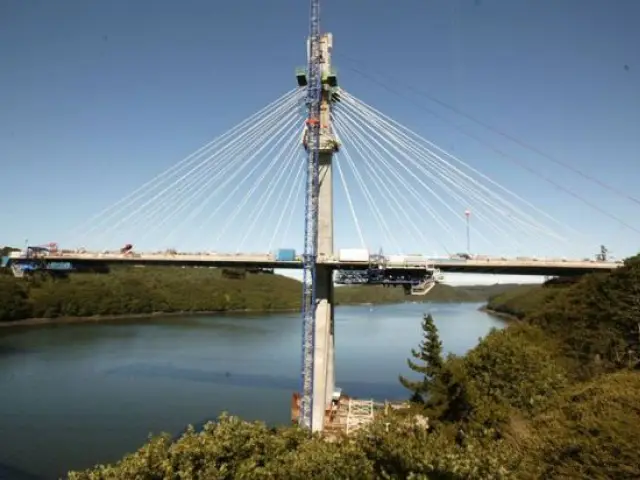

    Tablier - Le premier pont courbe à haubans de France

    Tablier - ténérez
    Tablier - ténérez © CG29-SETRA
    Le tablier, sur lequel passera la chaussée, mesure 515 m de long et est situé à 40 m au-dessus de l'Aulne. Il est construit en béton armé précontraint par encorbellements successifs, c'est-à-dire en porte-à-faux. Les éléments du tablier, appelés voussoirs, sont coulés sur place dans des équipages mobiles accrochés de part et d'autre du pylône et qui avancent de 7.5 m en 7.5 m.
    Tablier - Le premier pont courbe à haubans de France

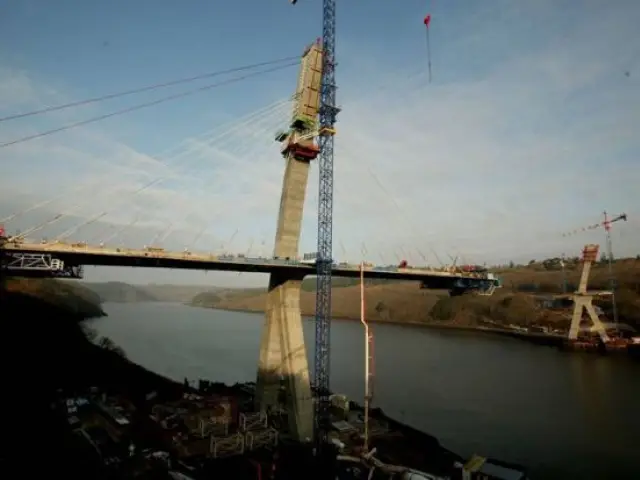

    La jonction est proche

    La jonction est proche - ténérez
    La jonction est proche - ténérez © CG29-SETRA
    Ce n'est qu'une fois la première paire de haubans mise en place que le tablier peut être construit. En effet, les haubans, installés au fur et à mesure de la construction des voussoirs, sont indispensables à leur maintien.
    La jonction est proche

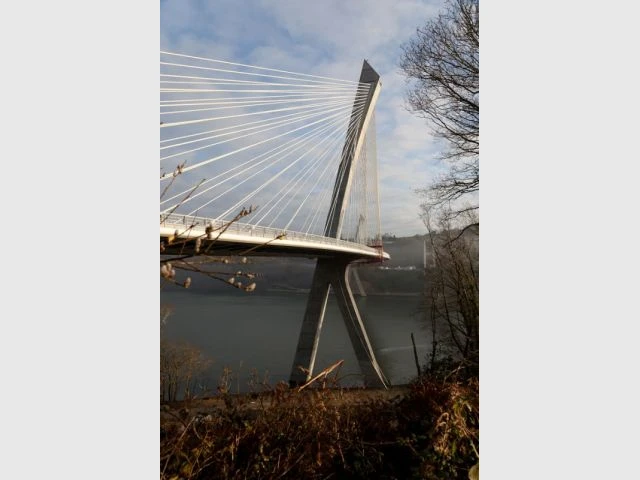

    Silhouette - Le premier pont courbe à haubans de France

    Silhouette - ténérez
    Silhouette - ténérez © CG29-SETRA
    "Une silhouette élancée d'une route posée sur deux pylônes aux formes épurées inclinés comme couchés par les vents dans ce paysage magnifique", avait déclaré l'architecte de cet ouvrage, Charles Lavigne, peu avant sa mort en 2005.
    Silhouette - Le premier pont courbe à haubans de France

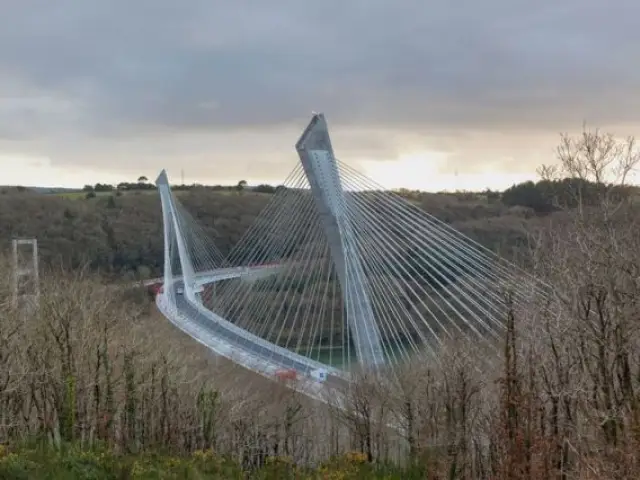

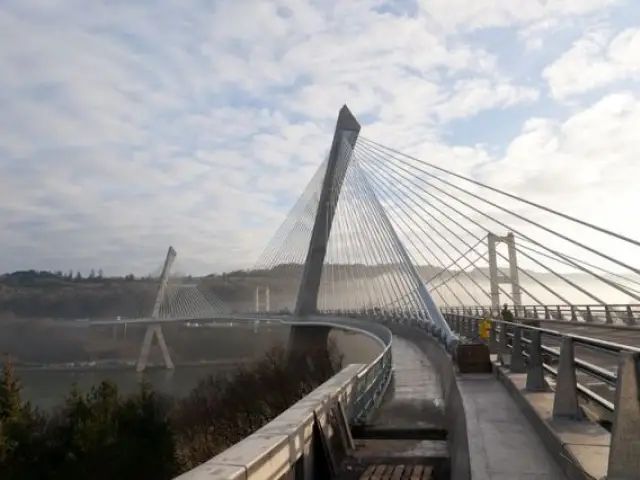

    Pont courbe - Le premier pont courbe à haubans de France

    Pont courbe - ténérez
    Pont courbe - ténérez © CG29-SETRA
    Le tracé courbe permet une meilleure insertion dans le site. Le pylône à mât unique, incliné pour répartir les efforts dirigés par les haubans, permet de limiter les flexions sous l'effet des charges permanentes.
    Pont courbe - Le premier pont courbe à haubans de France

    Haubans - Le premier pont courbe à haubans de France

    Haubans - ténérez
    Haubans - ténérez © CG29-SETRA

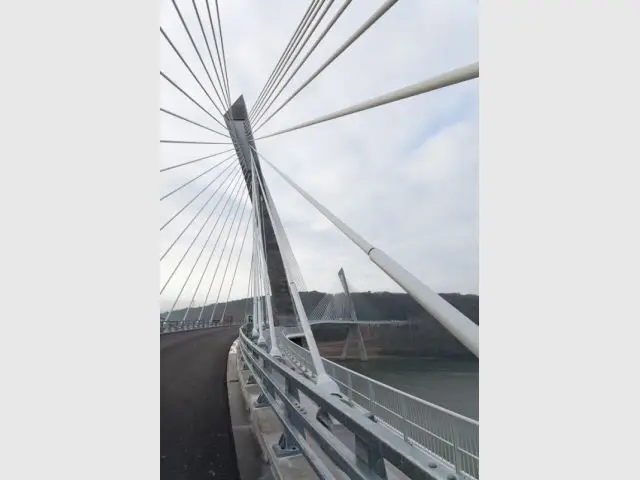

    Contrairement aux ponts suspendus qui tiennent grâce à deux câbles principaux ancrés sur les rives, les ponts à haubans tiennent grâce à de nombreux câbles obliques partant d'un pylône supportant le tablier.
    Le pont à haubans s'impose dans les zones accidentées ou sur les sols meubles par son faible encombrement.
    Le tablier du pont de Térénez est soutenu par 144 haubans. Sur chaque pylône, la boîte d'ancrage en reçoit 30 paires, et les 6 paires supplémentaires sont directement insérées dans le mât.
    Haubans - Le premier pont courbe à haubans de France

    Clavage de rive

    Clavage de rive - ténérez
    Clavage de rive - ténérez © CG29-SETRA
    Clavage de rive

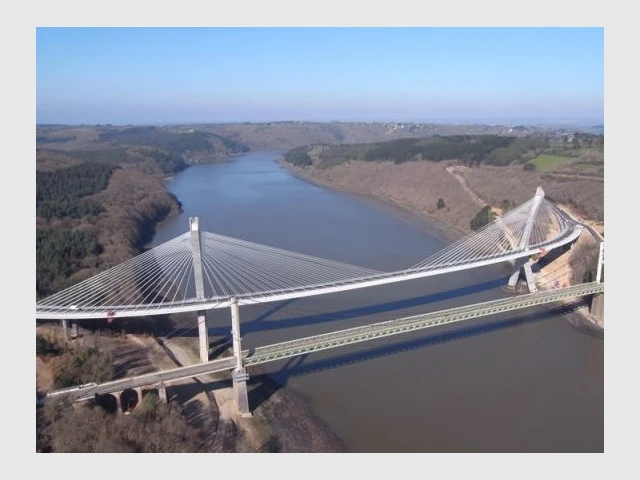

    Vue du ciel

    Vue du ciel - ténérez
    Vue du ciel - ténérez © CG29-SETRA
    Ce chantier exemplaire voulu par le Conseil général s'inscrit dans une démarche qui s'applique à respecter l'environnement et préserver les espèces du site, mais aussi à favoriser l'insertion de personnes en difficulté sociale, qui ont pu bénéficier de quelque 14.000 heures de travail sur ce chantier. Priorité aux circulations douces et déconstruction propre de l'ancien pont auront également été les priorités du maître d'ouvrage.
    Vue du ciel

    Bonus - Le premier pont courbe à haubans de France

    Bonus - ténérez
    Bonus - ténérez © CG29-SETRA
    Pour voir le film de la réalisation du pont de Ténérez, cliquez sur ce lien
    Bonus - Le premier pont courbe à haubans de France
